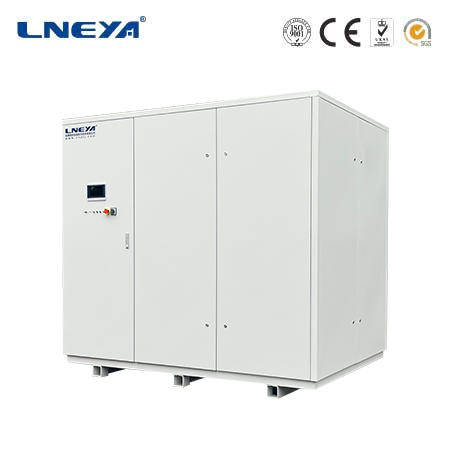

CDU冷却控温单元-冠亚恒温

型号	ZLFQ-15	ZLFQ-25		ZLFQ-50		ZLFQ-75		ZLFQ-100			ZLFQ-150
温度范围	冷却水温度+5℃～35℃
冷却水	5℃~30℃ 采用西门子/霍尼韦尔调节阀控制冷却水流量
控温精度	±0.2℃							±0.5℃
流量控制	10～25L/min	25～50L/min		40～110L/min		70～150L/min		150～250L/min			200～400L/min
	流量控制采用变频器调节，精度±0.3L/min
制冷量（MAX）	15kW		25kW		50kW		75kW		100kW	150kW
储液容积	15L		30L		60L		100L		150L	200L
载冷剂	水、硅油、氟化液、乙二醇水溶液等
控制器	PLC，模糊PID控制算法，具备串级控制算法
温度控制	导热介质出口温度控制模式，具备串级控制算法
通信协议	以太网接口TCP/IP协议 RS485接口 modbus RTU协议
设备内部温度反馈	设备导热介质出口温度、介质进口温度、冷却水温度
水箱液位	进出口压力传感器检测，冷却水压力检测
介质管路	SUS304
换热器	板式换热器，特别注意：需要使用清洁厂务水

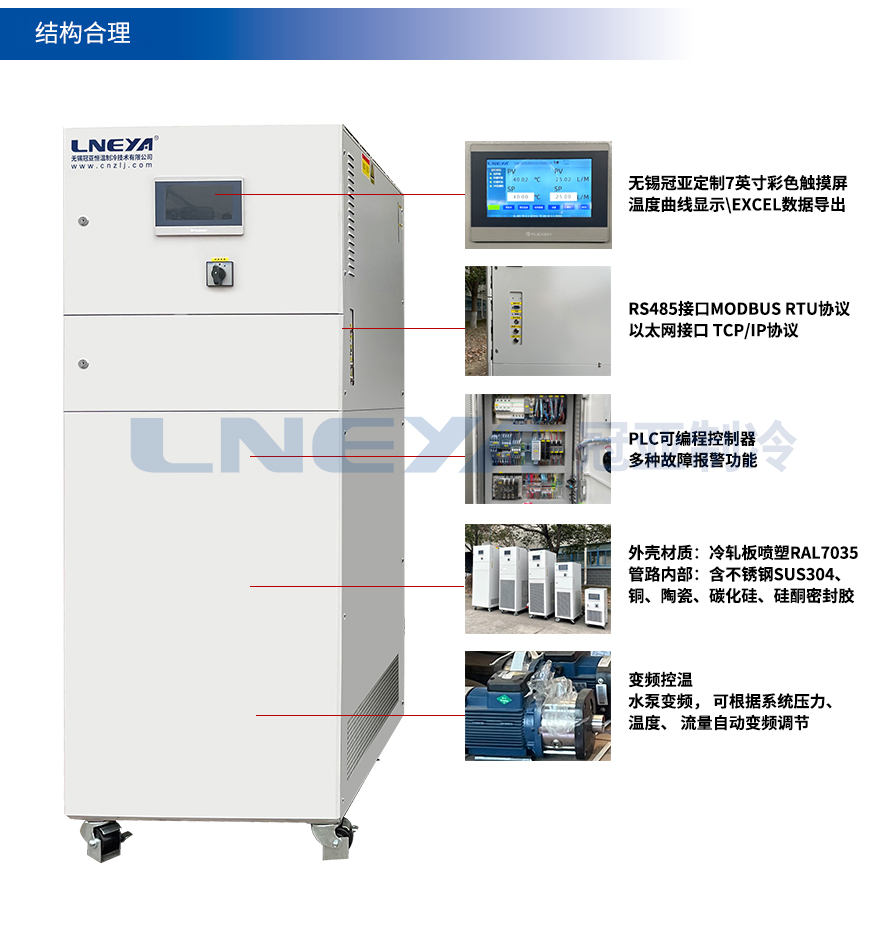

操作面板	无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出
安全防护	具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种安全保障功能。
进出接口尺寸	G3/4		G1		G1		DN32		DN40	DN50
冷却水接口	G3/4		G1		DN40		DN50		DN50	DN65
冷却方式	水冷，厂务水温度低于设备所提供的的低温度3℃以上，且水温波动≤3℃
冷却水流量7～20℃	2.5m³/h		4m³/h		8m³/h		13m³/h		17m³/h	25m³/h
电源 380V 50HZ	1kW		1.5kW		3kW		4kW		5kW	6kW
外壳	冷轧板喷塑RAL7035

型号	ZLFQ-200	ZLFQ-250	ZLFQ-300	ZLFQ-400	ZLFQ-500
温度范围	冷却水温度+5℃～35℃
控温精度	±0.5℃
流量控制	15～30m³/h	20～35m³/h	25～40m³/h	30～60m³/h	40～70m³/h
	流量控制采用变频器调节
制冷量（MAX）	200kW	250kW	300kW	400kW	500kW
储液容积	250L	300L	600L	1000L	1200L

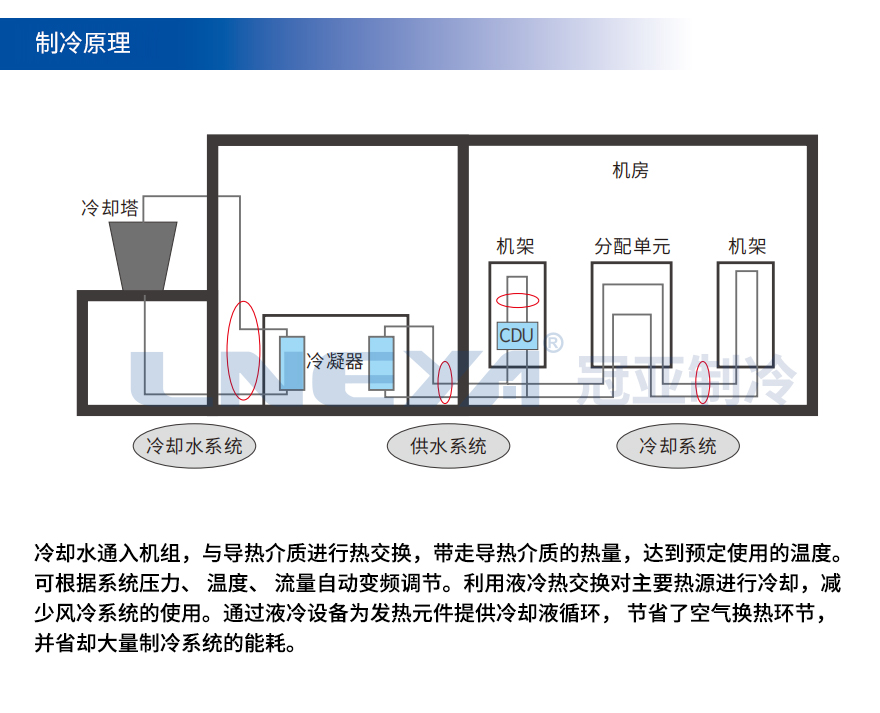

制冷系统	厂务水与载冷剂换热，载冷剂为发热设备提供冷量
载冷剂	水、硅油、氟化液、乙二醇水溶液等
控制器	PLC，模糊PID控制算法，具备串级控制算法
温度控制	导热介质出口温度控制模式
通信协议	以太网接口TCP/IP协议 RS485接口 modbus RTU协议
设备内部温度反馈	设备导热介质出口温度、介质进口温度、冷却水温度
水箱液位	压力传感器实时监测
介质管路	SUS304
系统压力	采用压力传感器检测显示在触摸屏上
换热器	板式换热器，特别注意：需要使用清洁厂务水
操作面板	无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出
安全防护	具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种安全保障功能。
进出接口尺寸	DN65	DN65	DN65	DN80	DN80
冷却水接口	DN80	DN80	DN100	DN100	DN125
冷却方式	水冷，厂务水温度低于设备所提供的的低温度3℃以上，且水温波动≤3℃
冷却水流量7～20℃	34m³/h	43m³/h	51m³/h	69m³/h	86m³/h
电源380V 50HZ	7kW	7kW	8kW	9kW	13kW
外壳	冷轧板喷塑RAL7035
