VOCs冷凝回收系统

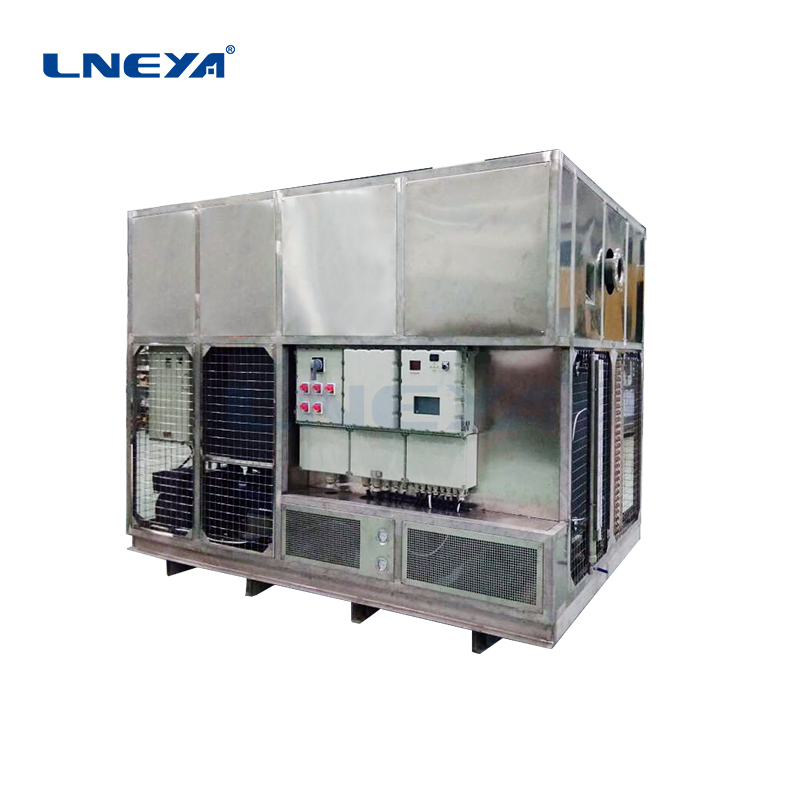

VOCs冷凝回收装置
196
产品参数
应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备，通过降低温度液化捕集分离到收集罐中，其他气体排放，从而实现气体的冷凝捕集收。
应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备，通过降低温度液化捕集分离到收集罐中，其他气体排放，从而实现气体的冷凝捕集回收。
| 型号 | YQH-7515 / YQH-7515W | YQH-7515EX1 / YQH-7515WEX1 | YQH-7530 / YQH-7530W | YQH-7530EX1 / YQH-7530WEX1 | YQH-7550 / YQH-7550W | YQH-7550EX1 / YQH-7550WEX1 |
| 气体流量 | 15m3/h | 15m3/h | 30m3/h | 30m3/h | 50m3/h | 50m3/h |
| 最低温度 | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ |
| 第一级温度 | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ |
| 冷箱承压 | 8bar | 8bar | 8bar | 8bar | 8bar | 8bar |
| 换热面积 | 1.5m2*2 | 1.5m2*2 | 3m2*2 | 3m2*2 | 5m2*2 | 5m2*2 |
| 换热器材质 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| 压力监控 | 一二级蒸发捕集器进出口防冰堵压力监控保护 | |||||
| 化霜控制 | 可根据压力监控，进行化霜控制 | |||||
| 气进出口径 | DN25 PN16 | DN25 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 |
| 回收液储罐 | 7L 可选配安装回收输送泵 | 10L 可选配安装回收输送泵 | 15L 可选配安装回收输送泵 | |||
| 排液口口径 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 |
| 控制系统 | 西门子PLC | |||||
| 显示与记录 | 7寸彩色触摸屏 | |||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机 （防爆为环氧树脂封装处理） | |||||
| 电源 380V 50HZ MAX | 3KW | 3KW | 5KW | 5KW | 8KW | 8KW |
| 尺寸 | 650*850*1850 | 900*850*1850 | 800*1200*1850 | 1000*1400*1950 | 1000*1500*1850 | 1000*1700*1950 |
| 冷却水（水冷设备）25度 | 1300L/H 1BAR~4BAR G3/4 | 1800L/H 1BAR~4BAR G3/4 | 3000L/H 1BAR~4BAR G3/4 | |||
| 型号 | FSZL-20 | FSZL-50 | FSZL-100 | FSZL-200 |
| 废水蒸发能力 | 20L/H | 50L/H | 100L/H | 200L/H |
| 加热方式 | 压缩机制热 | |||
| 冷却方式 | 制冷系统捕集冷凝回收 | |||
| 控制系统 | PLC及模块 | |||
| 低压电气 | 西门子/施耐德断路器、接触器、热过载继电器 | |||
| 制冷系统 | 压缩机：艾默生谷轮涡旋压缩机 干燥过滤器：丹佛斯 换热器材质：SUS304 |
|||
| 节流方式 | 电子膨胀阀 | |||
| 管路材质 | SUS304 | |||
| 重量 | 450kg | 780kg | 1500kg | 2500kg |
| 输入功率 380V | 5KW | 8KW | 15KW | 30KW |
| 设备尺寸mm | 800*1200*1850 | 1000*1500*1850 | 1450*2050*2050 | 1450*2450*2050 |
