KRYZ变频系列

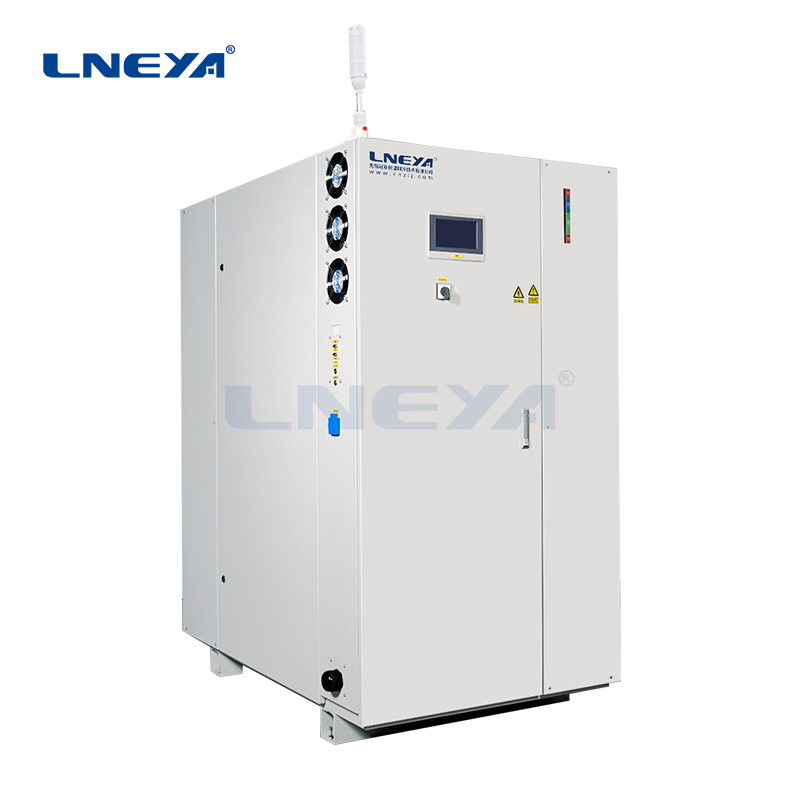

KRYZ变频系列 制冷加热控温控流量系统
212
应用：
采⽤变频涡旋压缩机，根据实际需求⾃动调整运转速度，提供所需的制冷能⼒，与传统的定频压缩机相⽐，显著降低能源消耗，提⾼能效性能。
冷热均可恒功率输出功能
| 型号 | KRYZ-475 KRYZ-475W |
KRYZ-4A15W | KRYZ-4A25W | |
| 温度范围 | -40℃～+100℃ | -40℃～+100℃ | -40℃～+100℃ | |
| 控温精度 | ±0.1℃ | ±0.1℃ | ±0.1℃ | |
| 温度反馈 | Pt100 | Pt100 | Pt100 | |
| 温度显示 | 0.01k | 0.01k | 0.01k | |
| 流量输出 | 1～25 L/min | 1～25 L/min | 1～25 L/min | |
| 关于流量说明 | 当温度低于-30度时，流量控制为zui大值的80%以内 | |||
| 流量控制精度 | ±0.1 L/min | ±0.1 L/min | ±0.1 L/min | |
| 压力显示 | 采用压力传感器，触摸屏上显示压力,可进行压力控制调节0.2bar～2.5bar | |||
| 加热功率 | 7.5kW | 15kW | 25kW | |
| 制冷量 | 100℃ | 7.5kW | 15kW | 25kW |
| 20℃ | 7.5kW | 15kW | 25kW | |
| 0℃ | 7.5kW | 15kW | 25kW | |
| -20℃ | 4.5kW | 10kW | 16kW | |
| -35℃ | 1.8kW | 4kW | 6.5kW | |
| 压缩机 | 变频涡旋压缩机 | |||
| 节流方式 | 电子膨胀阀 | |||
| 油分离器 | 艾默生 | |||
| 干燥过滤器 | 丹佛斯 | |||
| 蒸发器 | 板式换热器 | |||

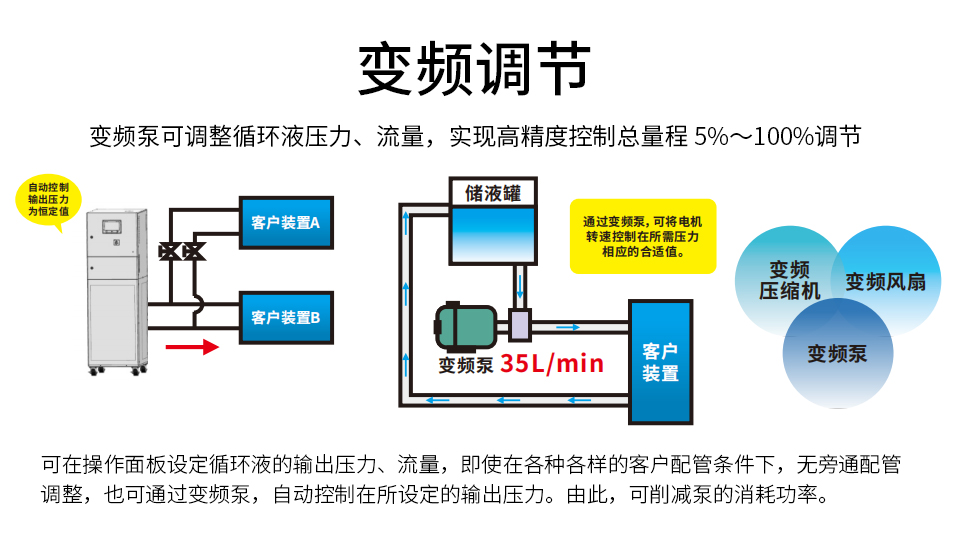

| 循环泵 | 变频磁力驱动泵 | |||
| 输入、显示 | 7寸彩色触摸屏\ PLC控制器 | |||
| 程序编辑 | 可编制5条程序，每条程序可编制40段步骤 | |||

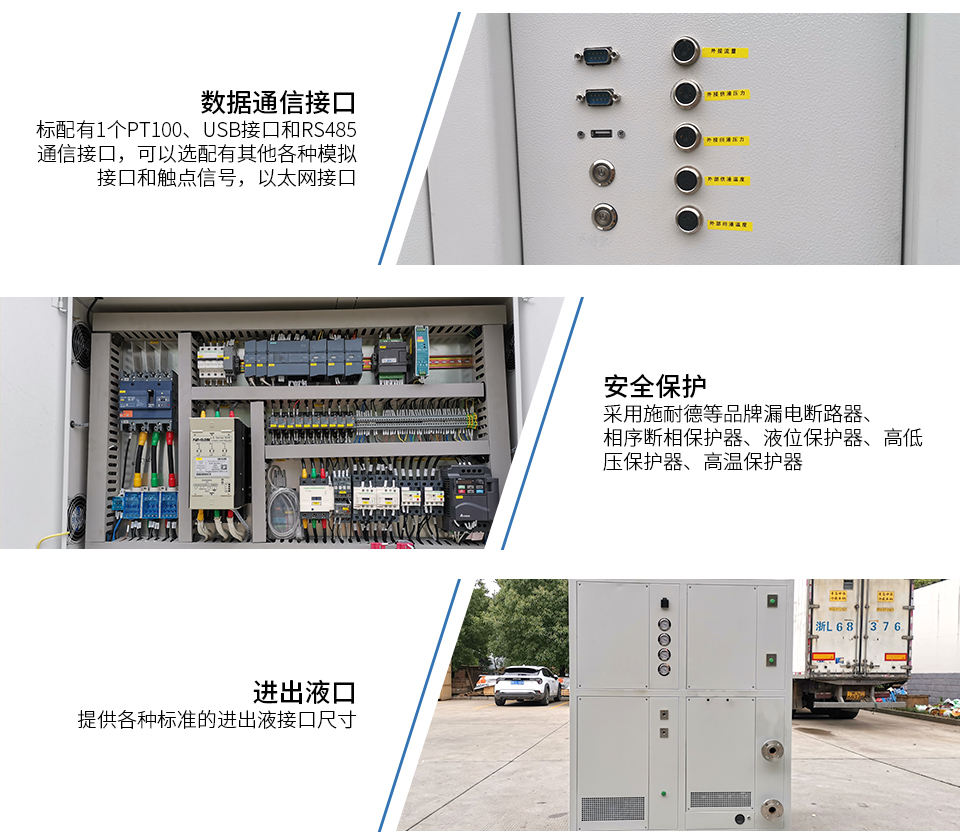

| 通信 | Modbus RTU协议RS485接口，选配CAN通信总线、以太网TCP/IP协议 | |||
| 安全保护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能 | |||

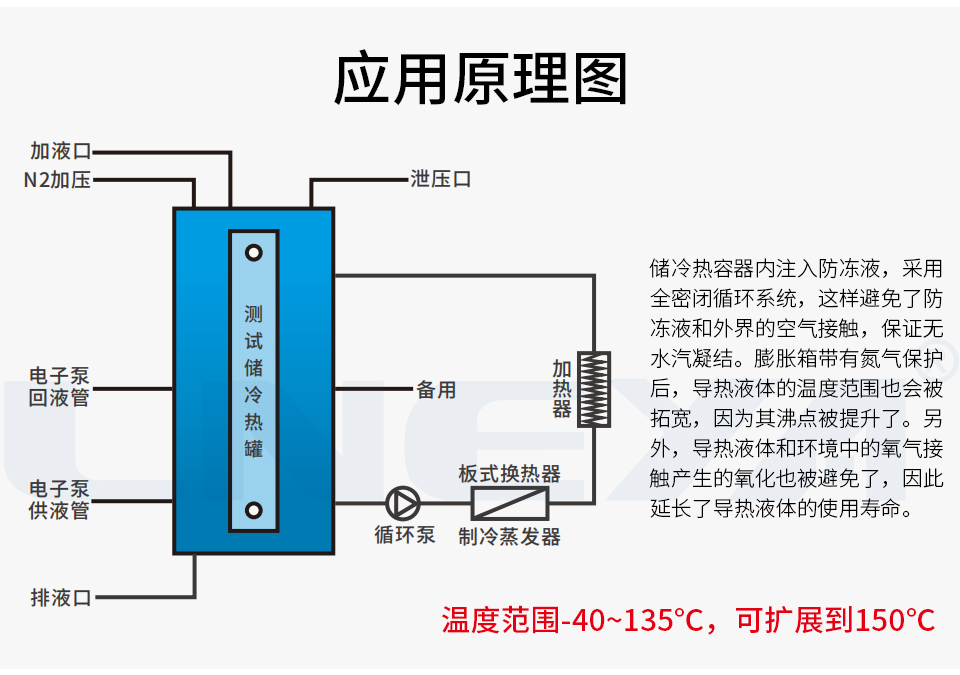

| 是否为全密闭系统 | 整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||
| 制冷剂 | R404A/ R507C | |||
| 接口尺寸 | G3/4 | G3/4 | G3/4 | |
| 水冷型at25度 | 2500L/H ZG3/4 |
4000L/H ZG1 |
6000L/H DN32 |
|
| 水冷冷凝器 | 特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器 | |||
| 风冷型冷凝器 | 微通道换热器 | / | / | |
| 电380V50HZ | 14kW | 25kW | 38kW | |
| 尺寸cm | 55*85*175 | 70*100*175 | 80*120*185 | |
| 重量 | 280kg | 360kg | 620kg | |
| 标配 | 自动加注防冻液系统、自动液体回收系统 | |||
| 选配 | 220V 60HZ三相 400V 50HZ三相 440V 60HZ三相 | |||
| 选配 | 温度扩展到-40℃～+135℃ | |||
| 备注 | 外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。 | |||
| 外壳材质 | 冷轧板喷塑（标准颜色7035） | |||
| 型号/每小时耗电量kWh | -40℃ | -10℃ | 20℃ | |
| KRY-475 | 5 | 6.2 | 8.4 | |
| KRYZ-475 | 2.2 | 4 | 4.8 | |
| 变频节省耗电 | 56% | 35% | 43% | |
| 说明 | 1、空载测试数据 2、测试工况为环境温度20℃ 3、流量15L/min |
|||
| 型号 | KRYZ-475W/2T | KRYZ-4A15W/2T | KRYZ-4A25W/2T | |
| 温度范围 | -40℃～+100℃ | |||
| 控温精度 | ±0.1℃ | ±0.1℃ | ±0.1℃ | |
| 温度反馈 | Pt100 | Pt100 | Pt100 | |
| 温度显示 | 0.01k | 0.01k | 0.01k | |
| 每组流量输出 | 1～25 L/min | 1～25 L/min | 1～25 L/min | |
| 关于流量说明 | 当温度低于-30度时，流量控制为zui大值的80%以内 | |||
| 每组流量控制精度 | ±0.1 L/min | ±0.1 L/min | ±0.1 L/min | |
| 流体输出组数 | 2组 | 2组 | 2组 | |
| 每组压力控制 | 0.2bar～2.5bar | 0.2bar～2.5bar | 0.2bar～2.5bar | |
| 关于流量压力说明 | 设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制） | |||
| 加热功率 | 7.5kW*2 | 10kW*2 | 15kW*2 | |
| 制冷量 | 100℃ | 7.5kW*2 | 15kW*2 | 25kW*2 |
| 20℃ | 7.5kW*2 | 15kW*2 | 25kW*2 | |
| 0℃ | 7.5kW*2 | 15kW*2 | 25kW*2 | |
| -20℃ | 4.5kW*2 | 8.5kW*2 | 14kW*2 | |
| -35℃ | 1.8kW*2 | 4kW*2 | 6.5kW*2 | |
| 压缩机 | 变频涡旋压缩机 | |||
| 节流方式 | 电子膨胀阀 | |||
| 油分离器 | 艾默生 | |||
| 干燥过滤器 | 丹佛斯 | |||
| 蒸发器 | 板式换热器 | |||
| 循环泵 | 变频磁力驱动泵 | |||
| 流量、压力 | 电磁流量计，压力值4～20mA | |||
| 输入、显示 | 7寸彩色触摸屏\ PLC控制器 | |||
| 通信 | Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议 | |||
| 安全保护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能 | |||
| 是否为全密闭系统 | 整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||
| 制冷剂 | R404A/R507C/R125/N40 四种制冷剂均可使用 | |||
| 外输出接口尺寸 | 有2组进出液口，G3/4 | |||
| 水冷型at 25度 | 4000L/H ZG1 |
8000L/H DN32 |
12000L/H DN40 |
|
| 水冷冷凝器 | 特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器 | |||
| 尺寸cm | 80*120*185 | 100*150*185 | 200*145*205 | |
| 电源380V50HZ | 28kW | 45kW | 70kW | |
| 重量 | 660KG | 850kg | 1350kg | |
| 标配 | 自动加注防冻液系统、自动液体回收系统 | |||
| 选配 | 220V 60HZ三相 460V 60HZ三相 | |||
| 选配 | 温度扩展到-40℃～+135℃ | |||
| 备注 | 外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。 | |||
| 外壳材质 | 冷轧板喷塑（标准颜色7035） | |||
